Altbau-Aufmaß: Fenster messen bei schiefen Laibungen
Kein Sturz waagerecht, keine Laibung im Lot, keine zwei Fenster gleich — das ist im Altbau keine Ausnahme, sondern der Normalfall. Trotzdem lässt sich auch hier zuverlässig selbst aufmessen, wenn man drei Werkzeuge konsequent nutzt: viele Messpunkte, Stichmaße für die krumme Geometrie und die kleinste-Maß-Regel für das Bestellmaß.
Diese Anleitung baut auf der Fenster-Aufmaß-Anleitung auf (dort: Grundlagen + Bestellmaß-Rechner) und ergänzt alles, was der Altbau zusätzlich verlangt — bis zur Frage, ob der Renovationsrahmen die Stemmarbeiten komplett erspart.
Werkzeug-Checkliste
- Zollstock UND Maßband ≥ 5 m (Kontrolle gegeneinander)
- Wasserwaage ≥ 60 cm, besser zusätzlich ein Lot oder Kreuzlinienlaser
- Stift, Skizzenblock — je Fenster ein eigenes Aufmaßblatt
- Taschenlampe (Rollladenkästen, Anschlagkanten)
- Smartphone für Fotos jeder Öffnung
Material-Checkliste
- Kein Verbrauchsmaterial — Skizzen und Fotos sind das Ergebnis
- Ggf. Kreide/Kreppband zum Nummerieren der Fenster (F1, F2 …)
Warum das kleinste Maß gewinnt
Das neue Fenster wird rechtwinklig gefertigt — Ihre Öffnung ist es nicht. Die Logik des Altbau-Aufmaßes besteht darin, das größte Rechteck zu finden, das an jeder Stelle durch die Öffnung passt und rundum genug Fuge lässt:
- je Richtung der kleinste Messwert ist die Basis,
- davon geht das Einbauspiel ab (üblich ca. 20 mm Breite, 10 mm Höhe, + 20 mm bei neuer Fensterbank),
- größere Schiefen werden nicht ins Fenstermaß gerechnet, sondern beim Einbau über die Fuge, Ausgleichsprofile oder Putz ausgeglichen.
Schritt für Schritt
- 1
Bestandsaufnahme: jedes Fenster einzeln erfassen
Im Altbau ist kein Fenster wie das andere — auch wenn die Fassade symmetrisch aussieht. Nummerieren Sie alle Öffnungen (F1, F2 …) und legen Sie je Fenster ein Aufmaßblatt mit Skizze an. Notieren Sie die Einbausituation: Anschlag innen oder außen (bei Gründerzeitbauten oft außen), Rollladenkasten (innenliegend? Gurtführung?), Fensterbank-Typ innen/außen, Heizkörpernische darunter. Fotografieren Sie jede Öffnung von innen und außen — die Bilder beantworten später Fragen, die auf dem Zettel fehlen.
- 2

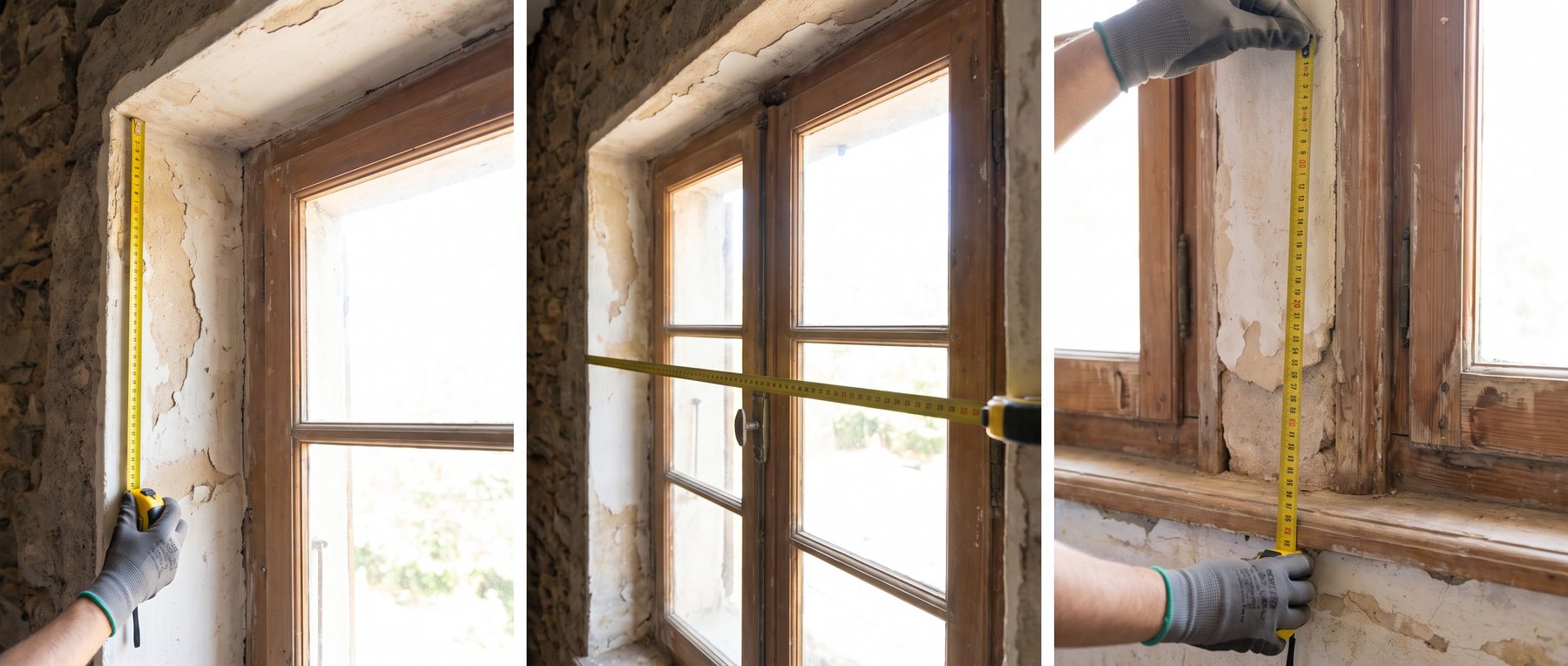

Breite und Höhe mehrfach messen — im Altbau Pflicht, nicht Kür
Lichte Breite oben, mittig, unten, lichte Höhe links, mittig, rechts — bei sichtbar unregelmäßigen Laibungen zusätzlich an weiteren Punkten. Abweichungen von ein bis zwei Zentimetern zwischen den Messpunkten sind im Altbau völlig normal (Setzungen, dicker handgeputzter Kalkputz, schiefe Stürze). Genau deshalb gilt kompromisslos die kleinste-Maß-Regel: Für das Bestellmaß zählt je Richtung der kleinste gemessene Wert — das rechtwinklig gefertigte neue Fenster muss durch die engste Stelle passen. Grundlagen und Bestellmaß-Rechner: Fenster-Aufmaß-Anleitung.
- 3
Stichmaße nehmen: die Geometrie der schiefen Laibung erfassen
Wo die Laibung sichtbar krumm ist, reichen Minimal-Werte nicht — nehmen Sie Stichmaße: Spannen Sie gedanklich (oder mit Schnur/Laserlinie) eine gerade Bezugslinie über die Öffnung und messen Sie in regelmäßigen Abständen den Abstand zur tatsächlichen Laibungskante. So entsteht ein Profil der Wand — Sie sehen, wo die Öffnung einzieht und wie viel. Diese Stichmaße entscheiden, ob die Abweichung im normalen Einbauspiel „verschwindet" oder ob Putzausgleich bzw. eine breitere Fuge mit Anschlussprofilen nötig wird. Dasselbe am Sturz: Gerade wirkende Bögen sind oft leicht gestochen — Höhe auch in der Mitte messen.
- 4
Winkel und Lot prüfen: Diagonalen, Wasserwaage, Fensterbank
Messen Sie beide Diagonalen jeder Öffnung: Bis etwa 10 mm Differenz gleicht das Einbauspiel die Schiefe aus, darüber sollte ein Fachbetrieb aufmessen und den Einbau planen. Prüfen Sie mit Wasserwaage bzw. Lot, ob die Brüstung waagerecht und die Laibungen lotrecht stehen, und notieren Sie die Richtung der Abweichung (z. B. „Brüstung fällt nach links 8 mm"). Wichtig fürs Erwartungsmanagement: Das neue Fenster wird immer rechtwinklig gefertigt und im Einbau lot- und waagerecht gesetzt — eine sichtbar schiefe Fensterbank oder ein keilförmiger Putzanschluss wird dann bewusst mit Leisten/Putz ausgeglichen.
- 5
Sonderfälle erkennen: Rollladenkasten, Stichbogen, Denkmalschutz
Typische Altbau-Extras gehören mit aufs Blatt: Innenliegende Rollladenkästen (Kastendeckel öffnen: Wellendurchmesser, Auflager, Gurtseite notieren — oder Kasten stilllegen und dämmen, Rollladen als Vorbau-Lösung neu planen). Stich- und Rundbögen: Stichhöhe des Bogens in der Mitte plus Breite messen — ob ein Bogenfenster oder ein Rechteckfenster mit Ausmauerung sinnvoll ist, klären wir am besten anhand von Fotos. Denkmalschutz/Erhaltungssatzung: Vor der Bestellung Teilungen, Ansichtsbreiten und Farben mit der Behörde abstimmen. Bei zweischaligem Mauerwerk und Kastenfenstern die Einbauebene festlegen (innen, außen, Mitte).
- 6
Bestellweg wählen: Komplettausbau oder Renovationsrahmen
Im Altbau gibt es zwei Wege zum neuen Fenster: Komplettausbau — alter Blendrahmen kommt raus (siehe Ausbau-Anleitung), volle Glasfläche, neuer Bauanschluss; Bestellmaß = kleinstes Öffnungsmaß minus Einbauspiel. Oder Renovationsrahmen: Der alte, fest verankerte Holz-Blendrahmen bleibt im Mauerwerk, das neue Fenster wird mit Überdeckprofil auf bzw. in den Altrahmen gesetzt — kaum Stemmarbeiten, kein Putzschaden, dafür etwas kleinere Glasfläche. Gemessen wird dann das lichte Innenmaß des alten Rahmens plus dessen Zustandscheck (kernfaul oder locker = keine Basis!). Welche Variante passt, hängt von Rahmenzustand, Optik und Budget ab — im Zweifel beraten wir anhand Ihrer Fotos.
Häufige Fehler — und wie Sie sie vermeiden
- Von einem Fenster auf alle geschlossen: Im Altbau weichen scheinbar identische Öffnungen oft um Zentimeter voneinander ab — jedes Fenster einzeln messen und nummerieren.
- Mittelwerte statt kleinstem Maß: Wer Messwerte mittelt, bestellt ein Fenster, das an der engsten Stelle klemmt. Es zählt immer der kleinste Wert je Richtung.
- Nur innen gemessen: Außenanschläge, Vorsatzschalen oder außen dickerer Putz machen die Öffnung außen enger — beidseitig prüfen.
- Putz für Mauerwerk gehalten: Bröckelnder Altputz täuscht Maße vor, die nach dem Ausbau nicht mehr stimmen — an loser Stelle bis aufs tragende Mauerwerk sondieren.
- Rollladenkasten erst beim Einbau „entdeckt": Kastendeckel vorher öffnen — Auflager und Gurtführung bestimmen die mögliche Fensterhöhe mit.
- Denkmalauflagen ignoriert: Erhaltungssatzungen betreffen auch Teilungen und Farben — Rückbau-Anordnungen sind teurer als jede Vorab-Anfrage.
Sicherheits- & Haftungshinweis
- In Altbauten mit Baujahr vor den 1980ern können Anstriche und Kittfugen Schadstoffe enthalten — Altmaterial nicht trocken anschleifen, im Zweifel Schadstoffauskunft einholen.
- Beim Messen in Obergeschossen nicht aus geöffneten Flügeln lehnen; morsche Altfensterflügel vorher gegen Herausfallen sichern.
Diese Anleitung beschreibt die allgemein übliche Vorgehensweise und ersetzt keine fachliche Prüfung Ihrer konkreten Einbausituation. Arbeiten auf eigene Verantwortung; im Zweifel Fachbetrieb — die Gewährleistung der Montage liegt beim Ausführenden. Beachten Sie stets die dem Produkt beiliegenden Unterlagen des Herstellers.
Häufige Fragen
Wie schief darf eine Öffnung sein, bevor Selbstaufmaß keinen Sinn mehr ergibt?
Als Faustregel: Bis etwa 10 mm Diagonalen-Differenz und Laibungsabweichungen, die im normalen Einbauspiel (rund 10–15 mm je Seite) aufgehen, ist sorgfältiges Selbstmessen mit kleinste-Maß-Regel unkritisch. Darüber — oder bei Bögen, Natursteingewänden und zweischaligem Mauerwerk — sollte ein Fachbetrieb aufmessen: Er plant dann auch gleich Ausgleichsprofile und den Bauanschluss mit. Für die bestellten Maße haftet immer der Besteller.
Was genau ist ein Renovationsrahmen — und wann lohnt er sich?
Ein Renovationsrahmen ist ein neues Fensterprofil mit angeformter Überdeckung, das auf den alten, im Mauerwerk verbleibenden Blendrahmen gesetzt wird. Vorteile: Ausbau ohne Stemm- und Putzarbeiten, kaum Schmutz, oft an einem Tag pro Fenster erledigt — ideal im bewohnten Bestand und bei empfindlichen Innenlaibungen. Nachteile: etwas kleinere Glasfläche und die Abhängigkeit vom Zustand des Altrahmens — auf morschem oder lockerem Holz ist die Methode tabu.
Muss die alte innenliegende Rollladennische saniert werden?
Sie sollte zumindest bedacht werden: Alte Einbaukästen sind notorische Wärmebrücken und Zugluftquellen. Beim Fenstertausch gibt es drei Wege — Kasten weiter nutzen (neuen Panzer/Gurt einplanen, Kasten dämmen), Kasten stilllegen und dämmen plus Vorbaurollladen setzen, oder ganz auf den Rollladen verzichten und die Nische ausdämmen. Fürs Aufmaß heißt das: Kasten öffnen und die Situation dokumentieren, bevor bestellt wird.
Ich habe unterschiedliche Maße je Fenster — kann ich trotzdem online bestellen?
Ja — genau dafür ist die Maßanfertigung da: Jedes Element wird millimetergenau nach seinem eigenen Aufmaßblatt gefertigt, auch 20 verschiedene Maße in einem Auftrag sind normal. Geben Sie im Konfigurator jedes Fenster mit seinen Maßen einzeln ein; die Live-Vorschau deckt Zahlendreher auf. Bei Unsicherheiten senden Sie uns Aufmaßblätter und Fotos — wir prüfen vor der Bestellung mit.
