Fenster einstellen: Dreh-Kipp-Beschlag richtig justieren
Ein Fenster, das schleift, klemmt oder zieht, ist in den meisten Fällen kein Fall für den Austausch — sondern für 15 Minuten Justage. Moderne Dreh-Kipp-Beschläge, wie die MACO-Beschläge unserer Drutex-, VEKA- und Salamander-Fenster, lassen sich in drei Richtungen einstellen: seitlich, in der Höhe und im Anpressdruck. Alles, was Sie brauchen, sind ein Inbus- oder Torx-Schlüssel, etwas Beschlagfett und ein systematisches Vorgehen.
Diese Anleitung zeigt, welche Schraube wofür zuständig ist, wie Sie mit dem Papiertest den Anpressdruck prüfen — und woran Sie erkennen, dass der Fall zum Fachbetrieb gehört.
Werkzeug-Checkliste
- Innensechskantschlüssel (Inbus), gängig ist 4 mm
- Torx-Schlüssel (je nach Beschlagsgeneration, z. B. T15/T25)
- Schraubendreher (Kreuz + Schlitz) für Abdeckkappen
- Taschenlampe und ein Blatt Papier für den Anpressdruck-Test
- Stift & Zettel — Ausgangsstellung der Zapfen notieren
Material-Checkliste
- Säurefreies Beschlagfett oder -öl (kein Kriechöl auf Dichtungen!)
- Weiches Tuch zum Reinigen der Beschlagteile
- Ggf. Dichtungspflegemittel für die Anschlagdichtungen
Montagematerial führen wir selbst: zum Zubehör-Shop — auf Wunsch liefern wir es zusammen mit Ihrem Element.
Die drei Verstellrichtungen im Überblick
| Symptom | Verstellrichtung | Stellschraube sitzt am … |
|---|---|---|
| Flügel streift seitlich am Rahmen | seitlich (±) | Ecklager unten und Scherenlager oben |
| Flügel schleift unten / hat sich gesenkt | Höhe (±) | Ecklager (Höhenschraube unter der Abdeckkappe) |
| Es zieht am geschlossenen Fenster / Griff zu leicht | Anpressdruck | exzentrische Verriegelungszapfen am Flügelumfang |
Schritt für Schritt
- 1
Problem eingrenzen: Wo klemmt, schleift oder zieht es?
Öffnen und schließen Sie den Flügel langsam und beobachten Sie: Schleift der Flügel unten am Rahmen, hat er sich meist abgesenkt (Höhe/Diagonale nachstellen). Streift er seitlich, muss er seitlich verschoben werden. Zieht es am geschlossenen Fenster oder klemmt ein Blatt Papier zwischen Flügel und Rahmen ohne Widerstand, ist der Anpressdruck zu gering. Geht der Griff schwer, sind oft nur die Beschlagteile trocken. Notieren Sie die Stelle — so justieren Sie gezielt statt auf Verdacht.
- 2
Beschlag reinigen und fetten — oft ist danach alles gut
Bevor Sie an Schrauben drehen: Öffnen Sie den Flügel und reinigen Sie den umlaufenden Beschlag (Getriebe, Verriegelungszapfen, Schließbleche) mit einem trockenen Tuch. Geben Sie anschließend einen Tropfen säurefreies Beschlagfett auf alle beweglichen Teile und Verriegelungspunkte und bewegen Sie den Griff mehrmals durch alle Stellungen. Die Beschlaghersteller — unsere Systeme von Drutex, VEKA und Salamander sind überwiegend mit MACO-Dreh-Kipp-Beschlägen ausgerüstet — empfehlen diese Pflege einmal jährlich. Ein schwergängiger Griff verschwindet damit häufig ganz ohne Justage.
- 3
Flügel seitlich ausrichten (Ecklager unten + Scherenlager oben)

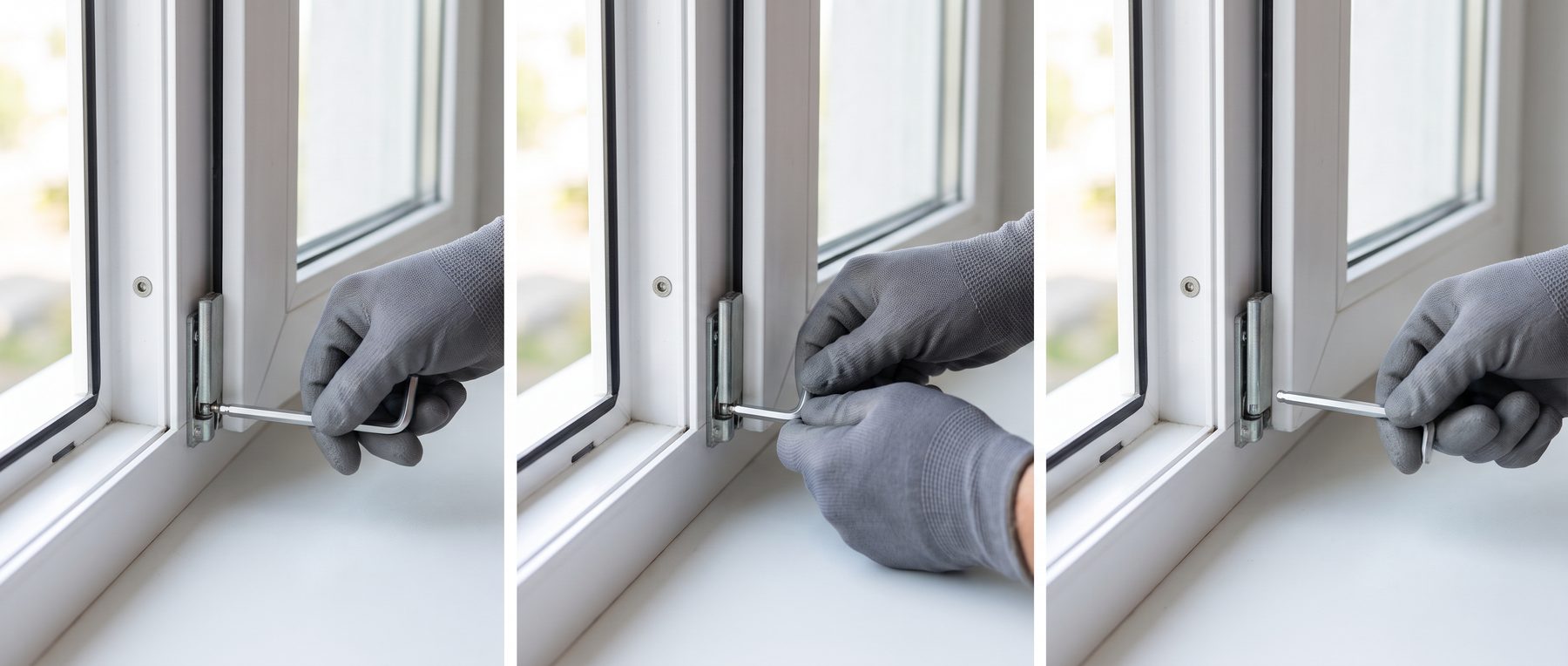

Streift der Flügel seitlich am Rahmen, wird er am Ecklager (unteres Band, griffabgewandte Ecke) und am Scherenlager (oben, hinter dem geöffneten Flügel sichtbar) horizontal verschoben. Abdeckkappe abnehmen, Inbus- bzw. Torx-Schraube in kleinen Schritten (jeweils eine Viertel- bis halbe Umdrehung) drehen und nach jeder Umdrehung die Flügelstellung prüfen. Wichtig: Ecklager und Scherenlager wirken zusammen — verstellen Sie nur eines, kippt der Flügel aus der Senkrechten. Ziel ist eine gleichmäßige Fuge rundum.
- 4
Höhe am Ecklager nachstellen, wenn der Flügel schleift
Hat sich der Flügel gesetzt und schleift unten auf, wird er am Ecklager angehoben: Die Höhenverstellschraube sitzt je nach Beschlag oben oder stirnseitig im Ecklager (Abdeckkappe abziehen). Auch hier gilt: in kleinen Schritten drehen, zwischendurch schließen und testen. Bei großen, schweren Flügeln — etwa Dreifachverglasung — reicht die Höhenverstellung manchmal nicht aus; dann ist der Flügel „aus dem Winkel" und muss vom Fachbetrieb neu ausgeklotzt werden (die Glasscheibe wird im Flügel neu positioniert). Das ist kein Fall für Selbermacher, da Glasleisten beschädigungsfrei gelöst werden müssen.
- 5
Anpressdruck über die Pilzkopf-/Verriegelungszapfen einstellen
Am Flügelumfang sitzen mehrere exzentrische Verriegelungszapfen (bei MACO oft achtkantige bzw. Pilzkopfzapfen mit Inbus- oder Torx-Aufnahme, teils von Hand mit leichtem Zug drehbar). Durch Drehen des Exzenters wandert der Zapfen näher zum Dichtungsanschlag (mehr Anpressdruck) oder davon weg (weniger). Papiertest: Blatt zwischen Flügel und Rahmen klemmen, Fenster schließen — lässt es sich mühelos herausziehen, den Druck an dieser Stelle erhöhen. Stellen Sie alle Zapfen gleichmäßig ein und übertreiben Sie nicht: Zu viel Druck macht den Griff schwergängig und lässt Dichtung und Getriebe unnötig verschleißen. Faustregel: im Sommer etwas weniger, im Winter etwas mehr Anpressdruck.
- 6
Funktionstest: Drehen, Kippen, Fehlbedienungssicherung
Zum Abschluss alle Griffstellungen mehrmals durchschalten: zu → drehen → kippen. Der Griff muss sich ohne Kraftaufwand führen lassen, der Flügel darf in keiner Stellung streifen, und die Fehlbedienungssicherung (der kleine federnde Schnäpper an der Griffseite) muss den Griff bei geöffnetem Flügel blockieren. Prüfen Sie zuletzt den Papiertest an mehreren Stellen rundum und setzen Sie alle Abdeckkappen wieder auf. Hängt der Flügel danach immer noch schief oder lässt sich der Griff weiterhin nur mit Gewalt bewegen — Finger weg von weiteren Experimenten und ab zu Schritt „Fachbetrieb" weiter unten.
Wann gehört das Fenster in Profihände?
- Flügel hängt trotz Justage: Dann muss die Verglasung neu verklotzt werden — Glasleisten-Arbeiten gehören in geübte Hände.
- RC2-Sicherheitsbeschlag: Bei einbruchhemmenden Beschlägen müssen alle Pilzkopfzapfen exakt im Schließteil greifen — eine laienhafte Justage kann die Schutzwirkung aufheben.
- Verzogener Rahmen oder Bauwerksbewegung: Wenn sich Fugenbilder am Mauerwerk verändern, liegt die Ursache nicht am Beschlag.
- Fenster in der Gewährleistung: Erst den Verkäufer bzw. Montagebetrieb anzeigen lassen — eigenmächtige Eingriffe können die Beweislage verschlechtern.
Häufige Fehler — und wie Sie sie vermeiden
- Zu große Verstellwege auf einmal: Immer nur viertel- bis halbe Umdrehungen — danach testen. Wer „auf Anschlag" dreht, verstellt das Zusammenspiel von Ecklager und Scherenlager komplett.
- Nur ein Lager verstellt: Seitliche Korrekturen brauchen fast immer beide Lager (unten + oben), sonst kippt der Flügel aus der Senkrechten und klemmt an neuer Stelle.
- Anpressdruck als Allheilmittel: Wenn der Flügel schleift, hilft mehr Anpressdruck nicht — das Problem ist die Flügellage, nicht die Dichtung.
- Kriechöl (z. B. Rostlöser) auf Beschlag und Dichtung gesprüht: Es löst das Beschlagfett an und lässt EPDM-Dichtungen aufquellen. Nur säurefreies Beschlagfett/-öl verwenden.
- Ausgangsstellung nicht notiert: Wer die ursprüngliche Exzenter-Stellung nicht kennt, findet nach missglückter Justage nicht mehr zurück.
Sicherheits- & Haftungshinweis
- Ausgehängte oder in Reinigungsstellung stehende Flügel sind schwer und kippempfindlich — nie unbeaufsichtigt lassen, bei großen Flügeln zu zweit arbeiten.
- Keine Beschlagteile demontieren (insbesondere nicht die Schere bei geöffnetem Flügel) — Absturz- und Quetschgefahr.
Diese Anleitung beschreibt die allgemein übliche Vorgehensweise und ersetzt keine fachliche Prüfung Ihrer konkreten Einbausituation. Arbeiten auf eigene Verantwortung; im Zweifel Fachbetrieb — die Gewährleistung der Montage liegt beim Ausführenden. Beachten Sie stets die dem Produkt beiliegenden Unterlagen des Herstellers.
Häufige Fragen
Wie oft sollte ich meine Fenster einstellen und warten?
Einmal im Jahr reicht in der Regel: Beschlag reinigen und fetten, Dichtungen pflegen, Anpressdruck per Papiertest prüfen. Neue Fenster „setzen" sich im ersten Jahr nach dem Einbau manchmal minimal — eine einmalige Nachjustierung danach ist normal und kein Mangel. Danach sind Justagen nur noch selten nötig, etwa nach Jahreszeitenwechseln bei sehr schweren Flügeln.
Der Flügel schleift trotz Höhenverstellung immer noch — was nun?
Dann ist meist nicht der Beschlag das Problem, sondern die Geometrie: Der Flügel hat sich verzogen oder die Glasscheibe ist im Flügel „gewandert". Abhilfe schafft das Neuverklotzen der Verglasung durch einen Fachbetrieb — dabei wird die Scheibe im Falz neu positioniert und der Flügel dadurch wieder rechtwinklig ausgesteift. Auch ein von Anfang an ohne ausreichende Verklotzung montiertes Fenster zeigt genau dieses Symptom.
Verliere ich durch eigenes Justieren die Garantie?
Das Nachstellen der dafür vorgesehenen Verstellschrauben ist normale Wartung und bei sachgemäßer Ausführung unkritisch. Anders sieht es aus, wenn Beschlagteile demontiert, überdreht oder beschädigt werden — solche Schäden sind weder von der Gewährleistung noch von der Herstellergarantie gedeckt. Details zu den Garantiestaffeln unserer Hersteller finden Sie auf der Garantie-Seite. Bei Fenstern in der Gewährleistungsfrist gilt: Mängel zuerst beim Verkäufer bzw. Montagebetrieb anzeigen, nicht selbst schrauben.
Was kostet das Einstellen durch einen Fachbetrieb?
Üblich ist eine Abrechnung nach Anfahrt plus Arbeitszeit; je nach Region und Anzahl der Fenster liegt ein Termin meist im niedrigen bis mittleren dreistelligen Bereich. Das lohnt sich vor allem, wenn mehrere Fenster betroffen sind, RC2-Sicherheitsbeschläge verbaut sind oder eine Neuverklotzung ansteht — Arbeiten, die Erfahrung und Spezialwerkzeug verlangen.
